IPX螺纹三通Y型快插式气管接头

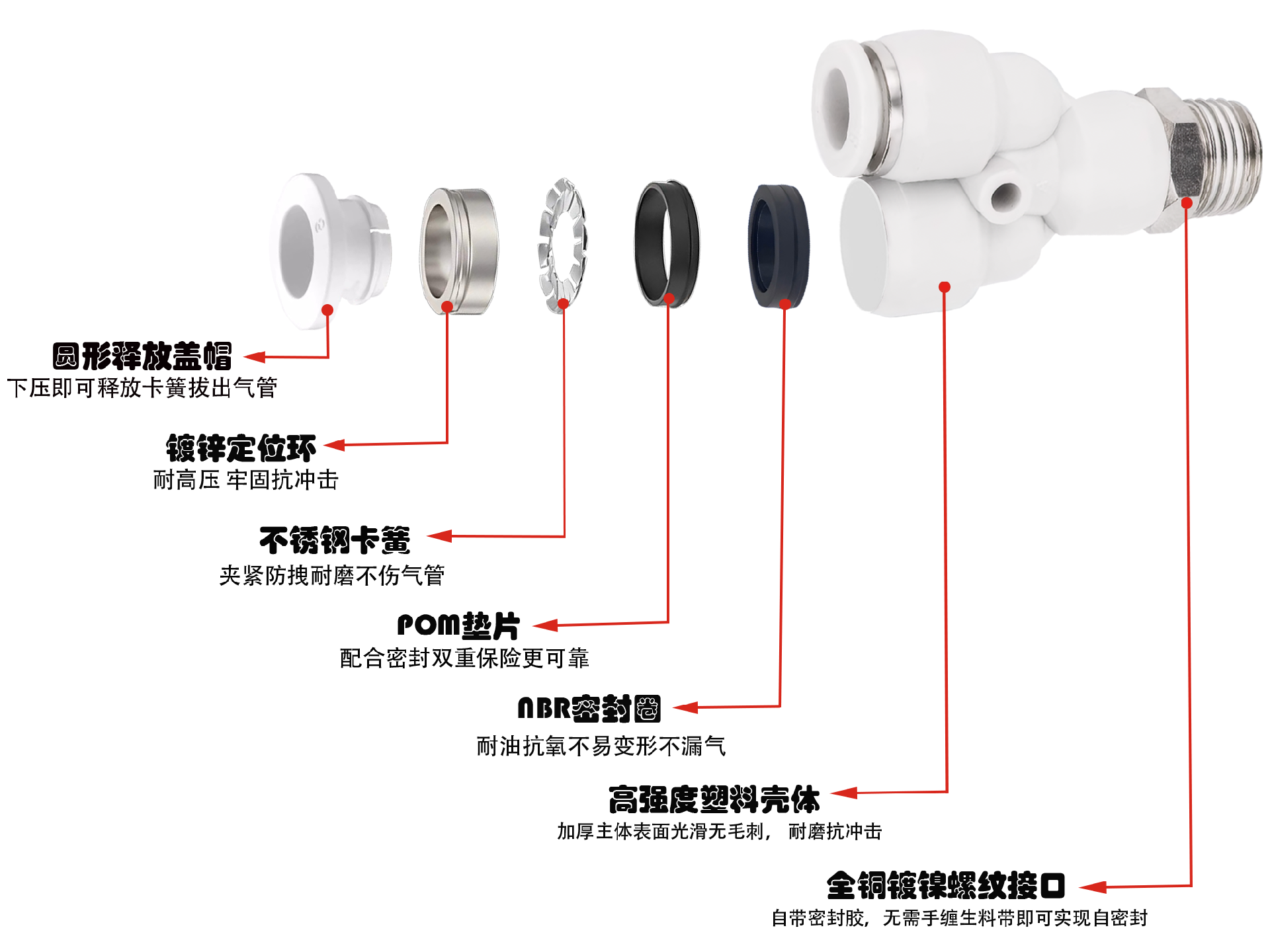

IPX螺纹三通Y型快插式气管接头，有R螺纹、G螺纹、NPT螺纹三种规格，每种规格都有多种型可供选择，广泛应用于各类气动系统。高强度塑料壳体耐腐蚀、抗冲击；全铜镀镍螺纹自带密封胶，无需手缠生料带，方便连接气缸。安装便捷，即使安装后接头和管体也可360°旋转。

IPX螺纹三通Y型快插式气管接头的技术参数：

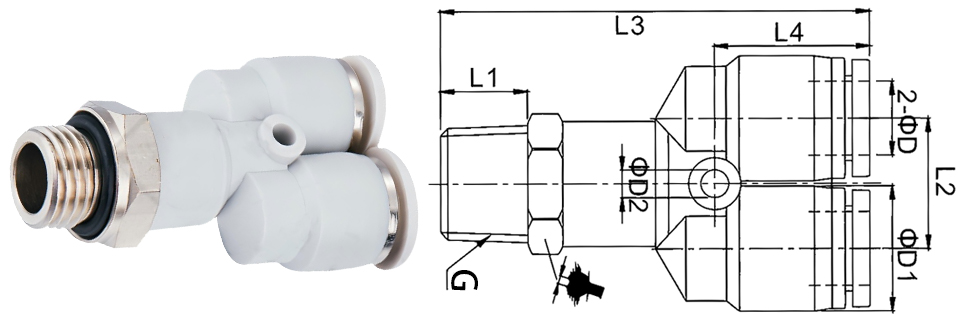

IPX螺纹三通Y型快插式气管接头的规格型号表：

型号	￠D	R	L1	L2	L3	L4	￠D1	￠D2
IPX04-M5	4	M5	3.5	11	40	14.5	11.5	3.2	10
IPX04-M6		M6	4	11	40.5	14.5	11.5	3.2	10
IPX04-01		R1/8	7.5	11	42.5	14.5	11.5	3.2	10
IPX04-02		R1/4	9.5	11	45.5	14.5	11.5	3.2	14
IPX04-03		R3/8	10.5	11	47	14.5	11.5	3.2	17
IPX06-M5	6	M5	3.5	13	41.5	15	13.5	32	12
IPX06-M6		M6	4	13	42	15	13.5	3.2	12
IPX06-01		R1/8	7.5	13	44	15	13.5	3.2	12
IPX06-02		R1/4	9.5	13	46.5	15	13.5	3.2	14
IPX06-03		R3/8	10.5	13	48	15	13.5	3.2	17
IPX06-04		R1/2	13.5	13	51.5	15	13.5	3.2	21
IPX08-01	8	R1/8	7.5	15	46.5	18	15	3.2	14
IPX08-02		R1/4	9.5	15	48.5	18	15	3.2	14
IPX08-03		R3/8	10.5	15	50	18	15	3.2	17
IPX08-04		R1/2	13.5	15	53.5	18	15	3.2	21
IPX10-01	10	R1/8	7.5	18	56.5	21	19	4.2	17
IPX10-02		R1/4	9.5	18	58.5	21	19	4.2	17
IPX10-03		R3/8	10.5	18	59.5	21	19	4.2	17
IPX10-04		R1/2	13.5	18	63	21	19	4.2	21
IPX12-01	12	R1/8	7.5	21	59.5	21.5	21.5	4.2	21
IPX12-02		R1/4	9.5	21	62	21.5	21.5	4.2	21
IPX12-03		R3/8	10.5	21	63	21.5	21.5	4.2	21
IPX12-04		R1/2	13.5	21	66	21.5	21.5	4.2	21

IPX-G螺纹三通Y型快插式气管接头的规格型号表：

型号	￠D	G	L1	L2	L3	L4	￠D1	￠D2
IPX04-G01	4	G1/8	5.5	11	43	14.5	11.5	3.2	14
IPX04-G02		G1/4	7.5	11	45.5	14.5	11.5	3.2	17
IPX04-G03		G3/8	7.5	11	46	14.5	11.5	3.2	20
IPX06-G01	6	G1/8	5.5	13	44	15	13.5	3.2	14
IPX06-G02		G1/4	7.5	13	46.5	15	13.5	3.2	17
IPX06-G03		G3/8	7.5	13	47	15	13.5	3.2	20
IPX06-G04		G1/2	10	13	49.5	15	13.5	3.2	24
IPX08-G01	8	G1/8	5.5	15	46.3	18	15	3.2	14
IPX08-G02		G1/4	7.5	15	48.8	18	15	3.2	17
IPX08-G03		G3/8	17.5	15	49.3	18	15	3.2	20
IPX08-G04		G1/2	10	15	51.8	18	15	3.2	24
IPX10-G01	10	G1/8	5.5	18	56	21	19	4.2	14
IPX10-G02		G1/4	7.5	18	58.5	21	19	4.2	17
IPX10-G03		G3/8	7.5	18	58.5	21	19	4.2	20
IPX10-G04		G1/2	10	18	62	21	19	4.2	24
IPX12-G01	12	G1/8	5.5	21	59.5	21.5	21.5	4.2	21
IPX12-G02		G1/4	7.5	21	62	21.5	21.5	4.2	21
IPX12-G03		G3/8	7.5	21	62	21.5	21.5	4.2	21
IPX12-G04		G1/2	10	21	65	21.5	21.5	4.2	24

IPX-N螺纹三通Y型快插式气管接头的规格型号表：

型号	￠D	R	L1	L2	L3	L4	￠D1	￠D2
IPX5/32-N01	5/32	NPT1/8	7.5	11	42.5	14.5	11.5	3.2	7/16
IPX5/32-N02		NPT1/4	9.5	11	45.5	14.5	11.5	3.2	9/16
IPX3/16-N01	3/16	NPT1/8	7.5	11	42.5	14.5	11.5	3.2	7/16
IPX3/16-N02		NPT1/4	9.5	11	45.5	14.5	11.5	3.2	9/16
IPX1/4-N01	1/4	NPT1/8	7.5	13	44	15	13.5	3.2	1/2
IPX1/4-N02		NPT1/4	9.5	13	46.5	15	13.5	3.2	9/16
IPX1/4-N03		NPT3/8	10.5	13	48	15	13.5	3.2	11/16
IPX5/16-N01	5/16	NPT1/8	7.5	15	46.5	18	15	3.2	9/16
IPX5/16-N02		NPT1/4	9.5	15	48.5	18	15	3.2	9/16
IPX5/16-N03		NPT3/8	10.5	15	50	18	15	3.2	11/16
IPX5/16-N04		NPT1/2	13.5	15	53.5	18	15	3.2	7/8
IPX3/8-N01	3/8	NPT1/8	7.5	18	56.5	21	19	4.2	11/16
IPX3/8-N02		NPT1/4	9.5	18	58.5	21	19	4.2	11/16
IPX3/8-N03		NPT3/8	10.5	18	595	21	19	4.2	11/16
IPX3/8-N04		NPT1/2	13.5	18	63	21	19	4.2	7/8
IPX1/2-N01	1/2	NPT1/8	7.5	21	59.5	21.5	21.5	4.2	7/8
IPX1/2-N02		NPT1/4	9.5	21	62	21.5	21.5	4.2	7/8
IPX1/2-N03		NPT3/8	10.5	21	63	21.5	21.5	4.2	7/8
IPX1/2-N04		NPT1/2	13.5	21	66	21.5	21.5	4.2	7/8
